緩衝チェーンGタイプ
繰り返し載荷に対しても衝撃緩和が可能なチェーンタイプの落橋防止装置
メンテナンス
- ME3
工種
- ME3046,ME3024
構造物
- ST01,ST0108
規格等カテゴリ
- 規格等カテゴリ：NETIS登録
- 規格等カテゴリ：高速道路規格適合
- 規格等カテゴリ：その他規格適合
- 規格等カテゴリ：DIYシリーズ
- 規格等カテゴリ：ARIC登録
- 認定：予備
- 認定：予備2
- 認定：予備3
- 認定：予備4
- 認定：予備5
主な特長
- 耐久性○,耐食性○,耐衝撃性○
各種ダウンロード
規格等カテゴリ備考
規格等カテゴリ：NETIS登録SK-980036-VE(掲載終了)
概要

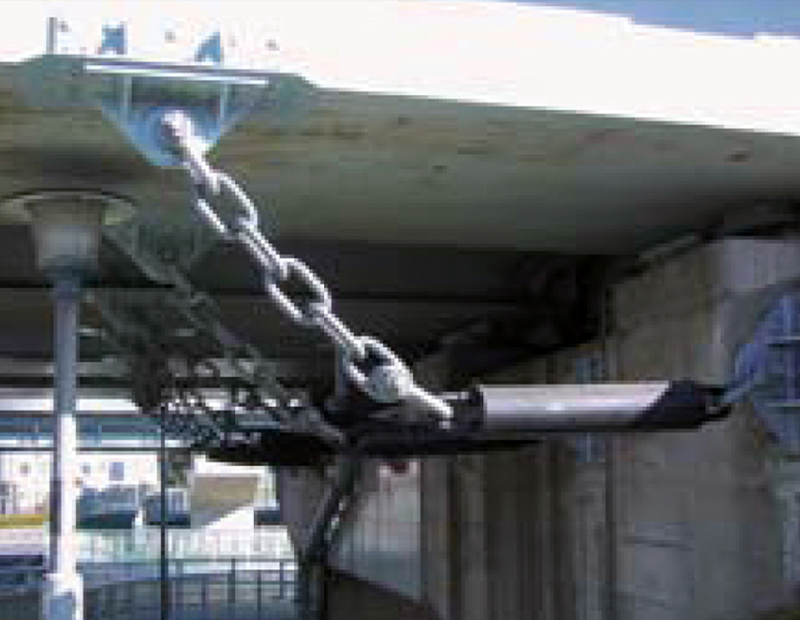

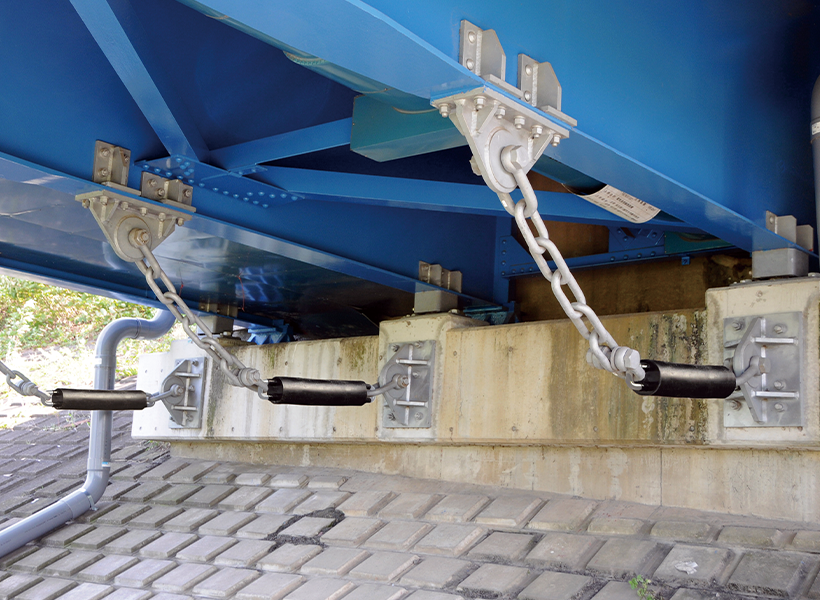

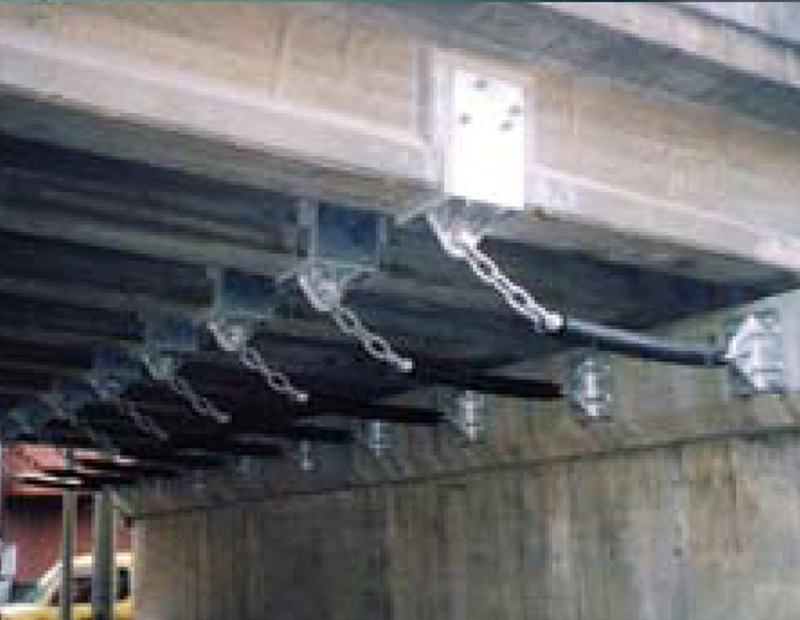

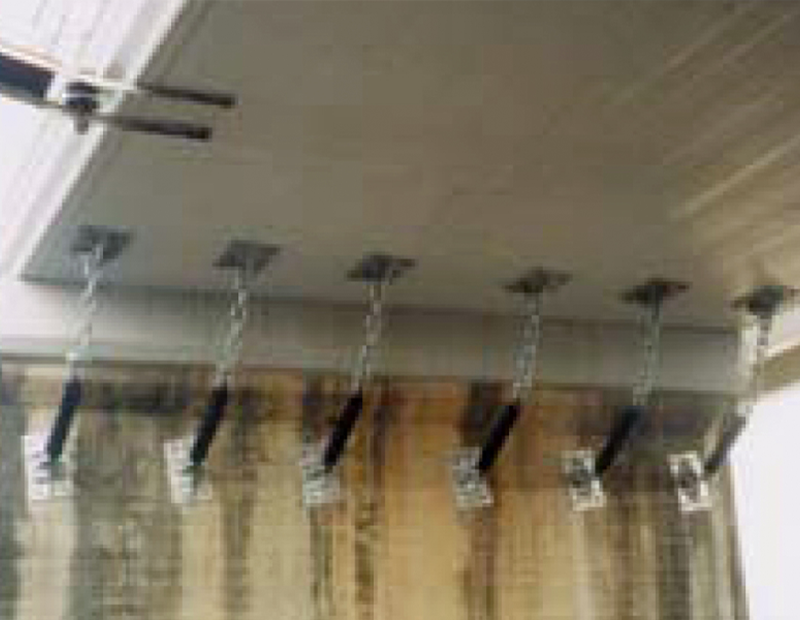

緩衝チェーンは、橋梁の落橋防止構造の一つで、地震時に橋梁上部工が落下することを防ぐだけでなく、地震時の衝撃を確実に緩和できる落橋防止構造です。
特長

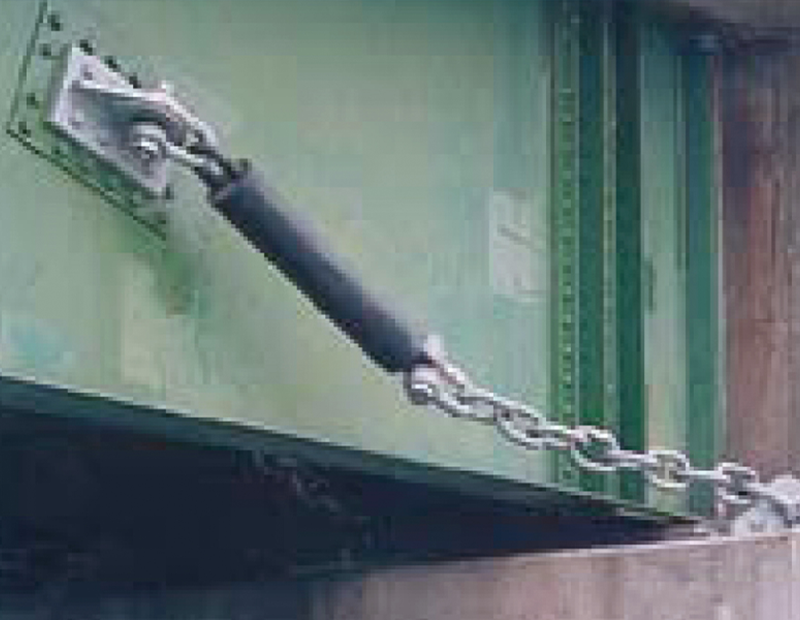

- ゴム被覆したショックレスチェーンの使用により、地震時の衝撃を緩和するため、取付ブラケットサイズを小さくできます。
- 桁に干渉物がある場合、チェーンのリンク数を調整して取付位置の変更が可能です。
概念図

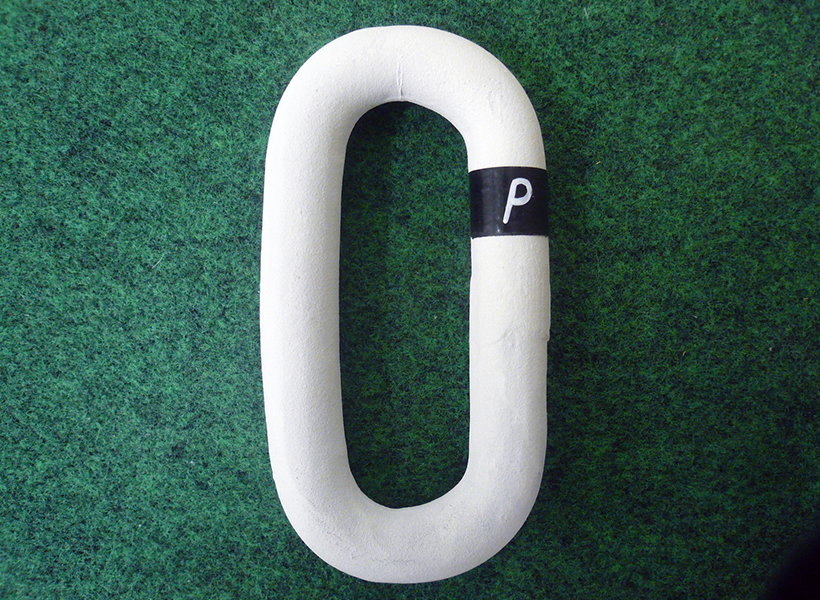

高耐久仕様チェーン（ 塩害地区対応）
環境条件の厳しい地域での使用については、アルミ- マグネシウム溶射を施した高耐食性のチェーン、シャックル仕様を用意しています。
JIS Z 2371 に準拠した塩水噴霧試験において5000時間以上の発錆無しをクリアしています。
緩衝機能確認実験（衝撃実験）

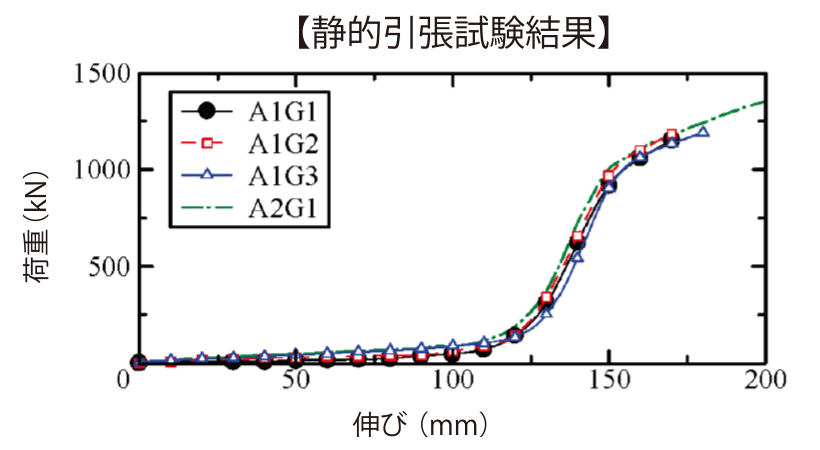

繰り返し載荷性能：静的引張試験結果
衝撃実験の結果から、通常のチェーンのみの結果に比べ、ブラケットに作用する引張力を緩和できることが証明されています。

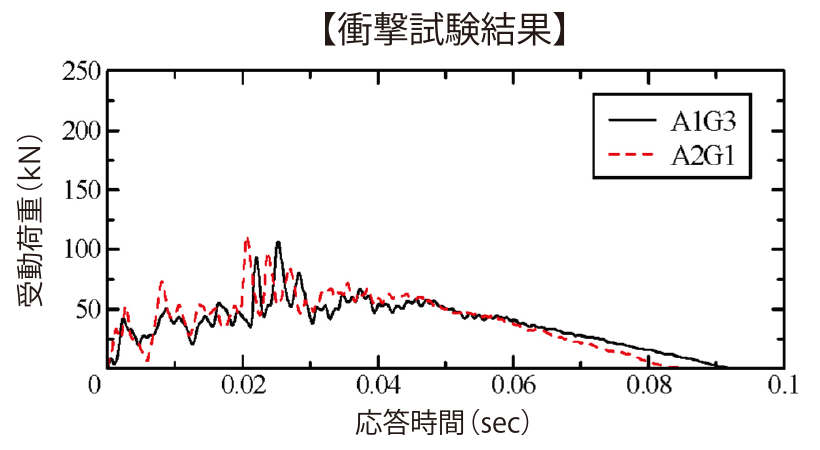

繰り返し載荷性能：衝撃試験結果
実橋にて地震時許容荷重程度の荷重を受けた緩衝チェーンに対し、残存性能の確認を行った結果、荷重ピークや応答時間に大きな変化はなく、衝撃応答性能の低下は見られませんでした。
既設緩衝チェーンの交換推奨時期
緩衝チェーンは1996年（H8年）より製造販売を始めましたが、設置年数の長い緩衝チェーンではショックレスチェーン端部の塗膜が経年劣化して腐食が発生し、減肉が生じている事例が報告されています。
減肉により製品耐力の低下が懸念されるため、既設の緩衝チェーンについては以下ページをご確認ください。
