橋脚鋼板巻き立て工法
既設の鉄筋コンクリート橋脚に補強鋼板を巻き立て、橋脚の曲げ耐力、せん断耐力およびじん性の向上を図る耐震補強工法
メンテナンス
- ME3
工種
- ME3010,ME3024
構造物
- ST01,ST0101
規格等カテゴリ
- 規格等カテゴリ：NETIS登録
- 規格等カテゴリ：高速道路規格適合
- 規格等カテゴリ：その他規格適合
- 規格等カテゴリ：DIYシリーズ
- 規格等カテゴリ：ARIC登録
- 認定：予備
- 認定：予備2
- 認定：予備3
- 認定：予備4
- 認定：予備5
各種ダウンロード
規格等カテゴリ備考
概要
｢鋼板巻き立て工法｣は、既設の鉄筋コンクリート橋脚に補強鋼板を巻き立て、橋脚の曲げ耐力、せん断耐力およびじん性の向上を図る耐震補強工法です。
特長
- 補強鋼板によりせん断耐力およびじん性を向上させます。
- フーチングと鋼板を繋ぐ定着アンカーを設置することで、曲げ耐力の向上を図ることができます。
- 柱基部の鋼板とフーチング上面間の隙間に塑性ヒンジを生じさせ、橋脚の脆性的な破壊を防ぐことができます。
- 他の補強工法に比較して死荷重の増加が少なく、基礎への影響も小さく抑えます。
- 補強後の柱断面が大きく変化しないため、桁下空間を利用している場合に有効です。

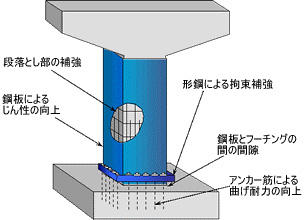

構造
- 鋼板は4分割を標準とし、コンクリートアンカーにて設置後、現場溶接にて一体化します。
- 鋼板下端とフーチング上面間は5cm～10cm程度の隙間を確保して、大きな地震力の作用時には塑性ヒンジを形成させます。
- 矩形柱では横方向の拘束効果を高めるため、柱下端の鋼板を取り囲むようにＨ形鋼を配置して、鋼板による拘束効果を高めています。
- フーチングに定着アンカーを設置することで、曲げ耐力の向上ができます。その場合、アンカー筋の量を増減させることで、基礎へ作用する地震力を制御します。
- 鋼板とコンクリート躯体間には、無収縮モルタルやエポキシ樹脂を注入充てんします。
