製品
スマートジョイント
シンプルでスマートな構造の荷重支持型鋼製伸縮装置
メンテナンス
- ME2
工種
- ME2020
構造物
- ST01,ST0107
規格等カテゴリ
- 規格等カテゴリ：NETIS登録
- 規格等カテゴリ：高速道路規格適合
- 規格等カテゴリ：その他規格適合
- 規格等カテゴリ：DIYシリーズ
- 規格等カテゴリ：ARIC登録
- 認定：予備
- 認定：予備2
- 認定：予備3
- 認定：予備4
- 認定：予備5
主な特長
- 40年耐久クリア,冬期・寒冷地○
規格等カテゴリ備考
規格等カテゴリ：NETIS登録TH-100030-VR(掲載終了）
概要

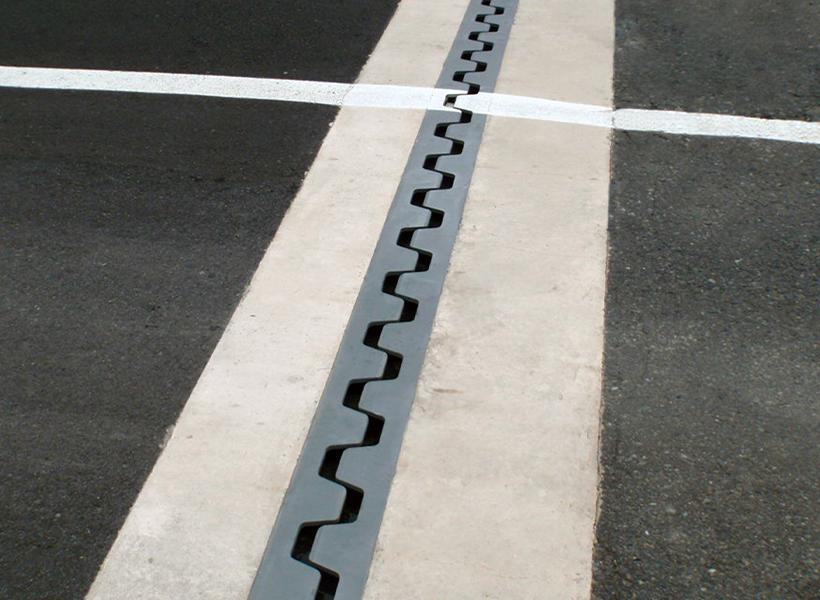

荷重支持型の橋梁用伸縮装置です。
特長

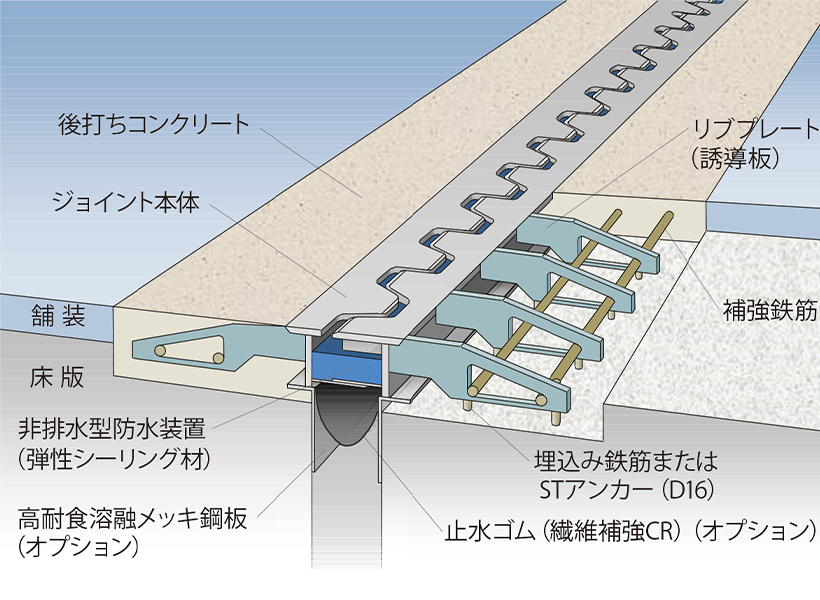

- シンプルでスマートな構造で、床版と一体化し、優れた耐久性を実現しています。
- 部材のすべてが鋼製です。
- 除雪中のグレーダーの刃を上方に誘導し、ジョイントを保護する設計となっています。
- 構造高さを低く抑え、あらゆる橋種に適用可能です。
- 工場組立による品質の安定、工期の短縮が可能です。

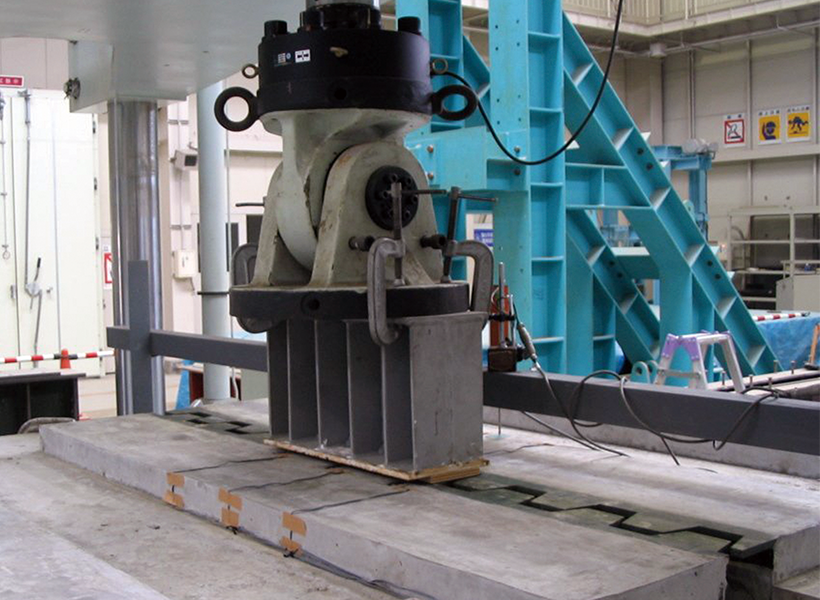

疲労載荷試験結果
スマートジョイントは設計荷重200kN（100kN＋衝撃荷重）にて200万回の静的疲労試験をクリアしています。
国道1号の日交通量約41,000台、大型車交通量約4,500台の通行量の場合、鋼道路橋の疲労設計指針（H14日本道路協会）より試算すると、約40年の設計供用期間となります。
※国道1号において、弊社の鋼製ジョイント施工後30年超の実績を有する橋梁があり、モデルケースとして交通量センサスデータを用いています。
各種取り扱い注意事項
使用材料
※SDSのダウンロードには会員登録新しいWindowで開きますが必要です
