STジョイント
施工後30年を超える耐久性を実証した、荷重支持型鋼製伸縮装置
メンテナンス
- ME2
工種
- ME2020
構造物
- ST01,ST0107
規格等カテゴリ
- 規格等カテゴリ：NETIS登録
- 規格等カテゴリ：高速道路規格適合
- 規格等カテゴリ：その他規格適合
- 規格等カテゴリ：DIYシリーズ
- 規格等カテゴリ：ARIC登録
- 認定：予備
- 認定：予備2
- 認定：予備3
- 認定：予備4
- 認定：予備5
主な特長
- 30年耐久クリア,冬期・寒冷地○,防水性○
規格等カテゴリ備考
規格等カテゴリ：高速道路規格適合NEXCO「伸縮装置E」対応型
概要
荷重支持型の鋼製伸縮装置です。
30年を超える供用でも健全に機能していることが確認された、高耐久の伸縮装置です。
最も代表的で、施工実績の多い伸縮装置です。
特長
- シンプルな構造で床版と一体化し、優れた耐久性を実現しました。
- 伸縮量が20mmから120mmまで、8 段階の品揃えで小径間から大径間の橋長に対応可能です。
- 工場生産による安定した品質を確保しています。

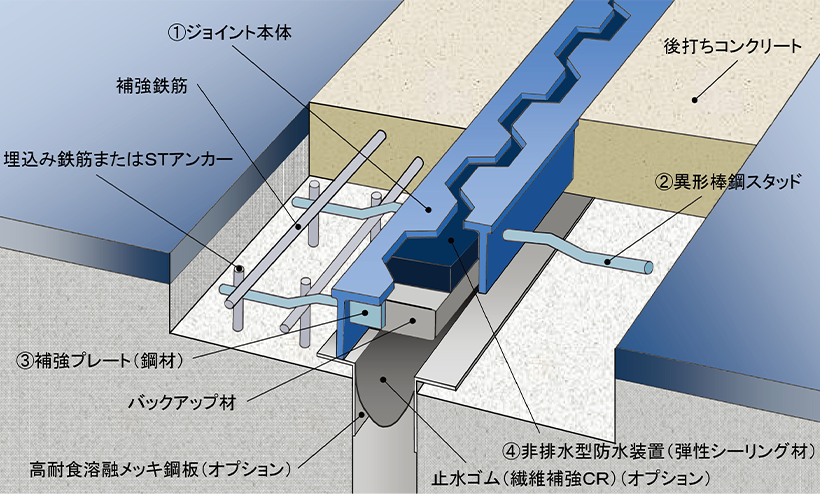

概念図：ST ジョイント 20N/30N/40N/50N
床版との定着方法：異形棒鋼スタッド

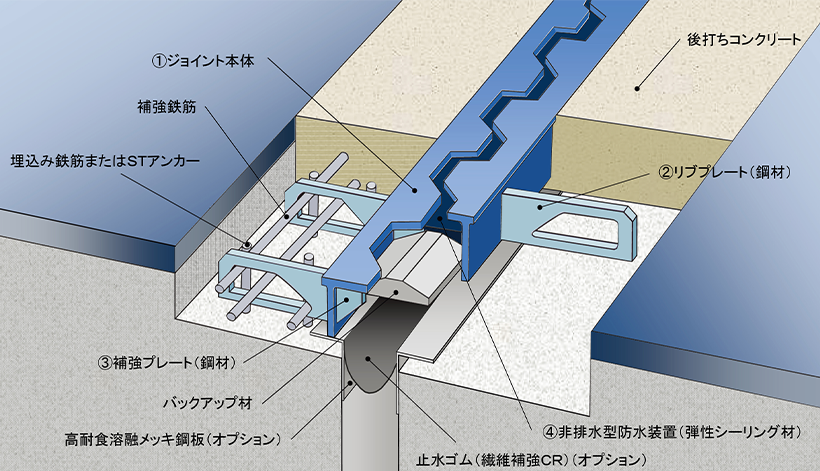

概念図：ST ジョイント 60N/80N/100/120/80G/100G/120G
床版との定着方法：リブプレート

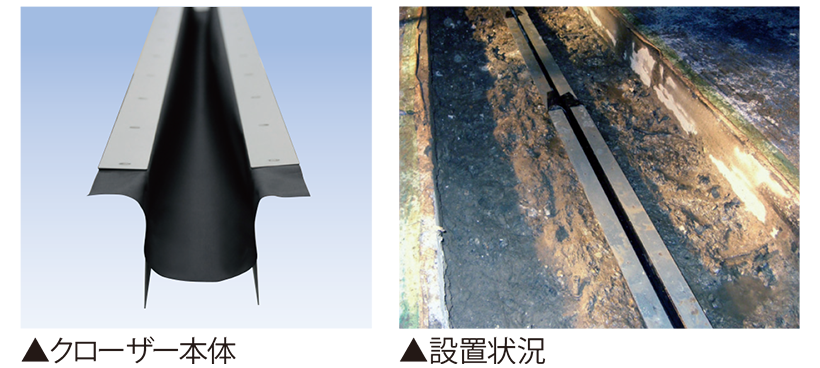

クローザー（二重止水材）
伸縮装置本体の止水材が損傷した場合でも、伸縮装置の下部に設置したクローザーのゴムシート（繊維補強）が排水し、主桁端部や支承への水かかりを防止する装置です。

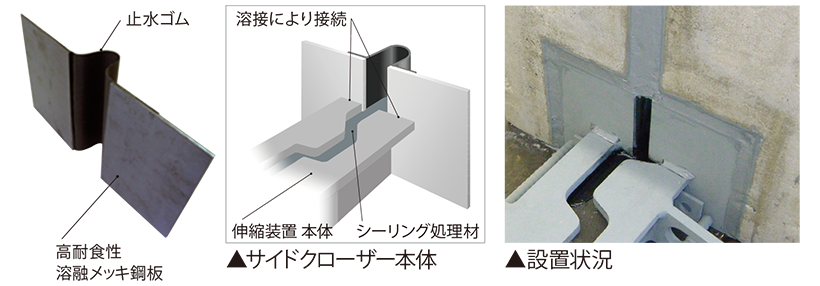

サイドクローザー（地覆端部材）
サイドクローザーを伸縮装置端部に接続し、遊間部のシーリング処理を行うことで、地覆や壁高欄部との接合部（継手部）における止水性能を確保することができます。
