AIジョイント

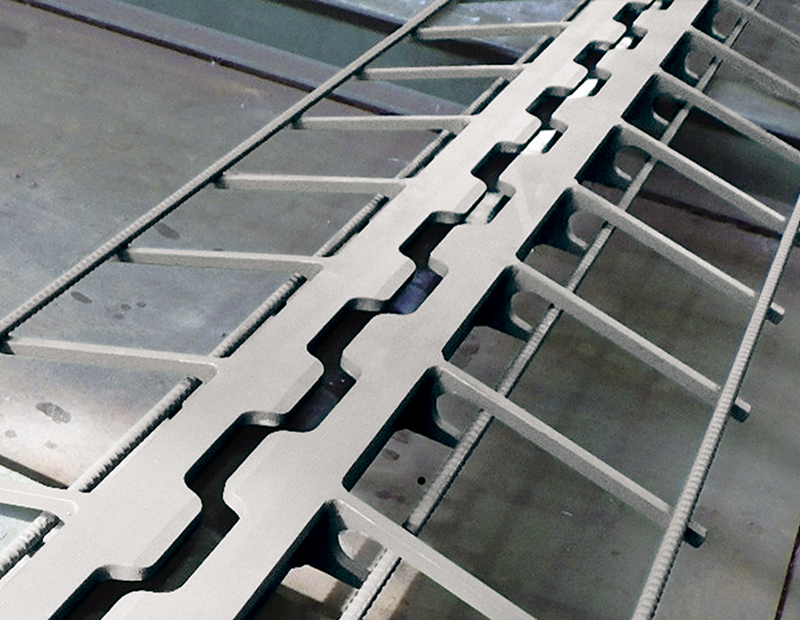

既設床版を斫ることなく舗装厚内に設置できる荷重支持型鋼製伸縮装置
メンテナンス
- ME2
工種
- ME2020
構造物
- ST01,ST0107
規格等カテゴリ
- 規格等カテゴリ：NETIS登録
- 規格等カテゴリ：高速道路規格適合
- 規格等カテゴリ：その他規格適合
- 規格等カテゴリ：DIYシリーズ
- 規格等カテゴリ：ARIC登録
- 認定：予備
- 認定：予備2
- 認定：予備3
- 認定：予備4
- 認定：予備5
主な特長
- 50年耐久クリア,省工程○,冬期・寒冷地○,低廃材
規格等カテゴリ備考
規格等カテゴリ：NETIS登録HK-250001-A(2025年度)/KT-110085(掲載終了)
規格等カテゴリ：その他規格適合東北地方整備局仕様に準拠
概要

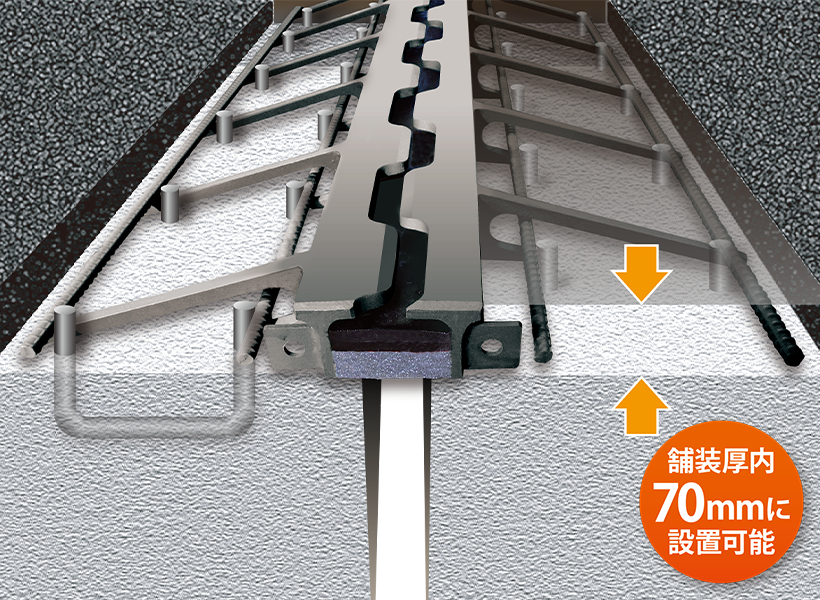

既設床版内の鉄筋を傷つけることなく設置できます。
PC桁端部の箱抜きが不要です（舗装厚70mm以上の場合）。
特長

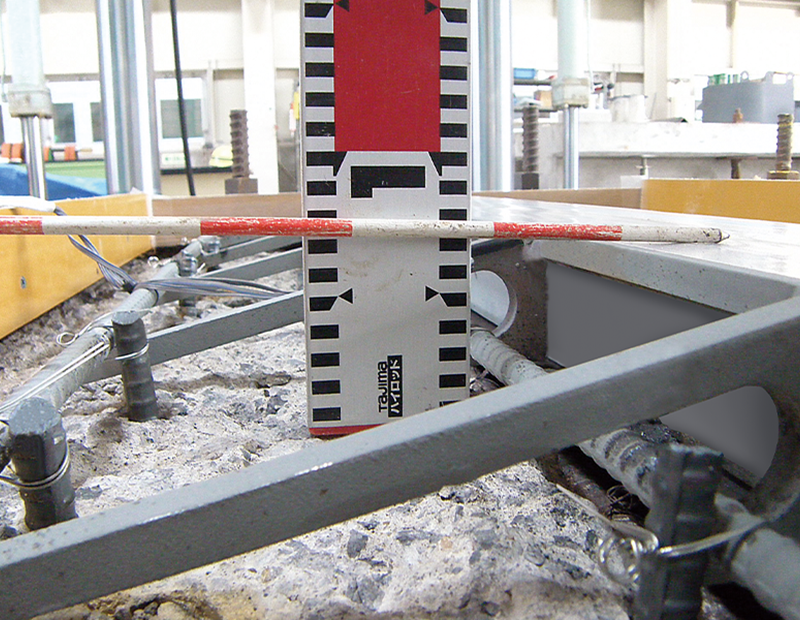

- ジョイント高さ65mmなので舗装厚内に設置でき、躯体を傷めません。
- 切削作業が軽減されるため、騒音や産業廃棄物も低減できます。
- NEXCO試験法に準じた疲労耐久性試験と止水性能試験を実施し、50年相当の耐久性能を有することを確認しています。
通常タイプ 断面図
誘導版対応タイプ 断面図

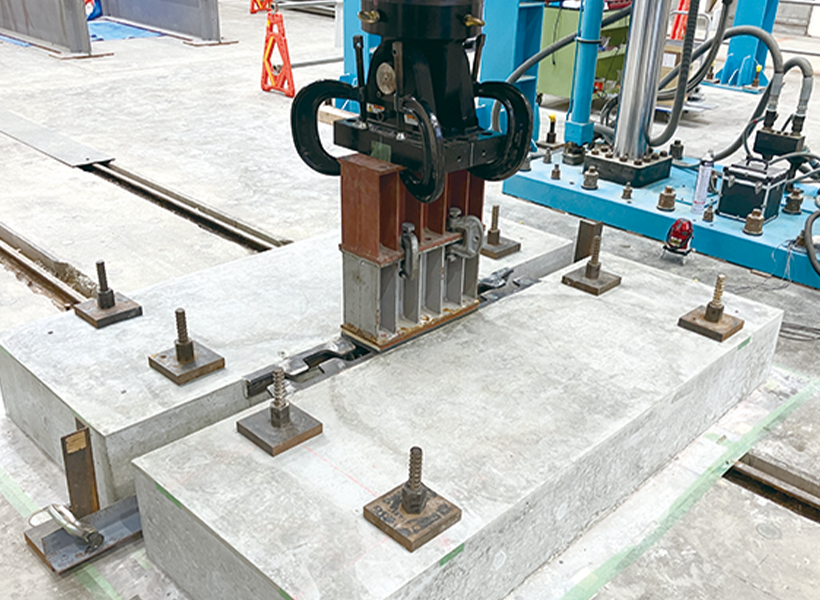

疲労耐久性試験
定点疲労試験機を用いて、600万回（50年相当）の繰り返し載荷試験を実施し、疲労損傷がないことを確認しました。

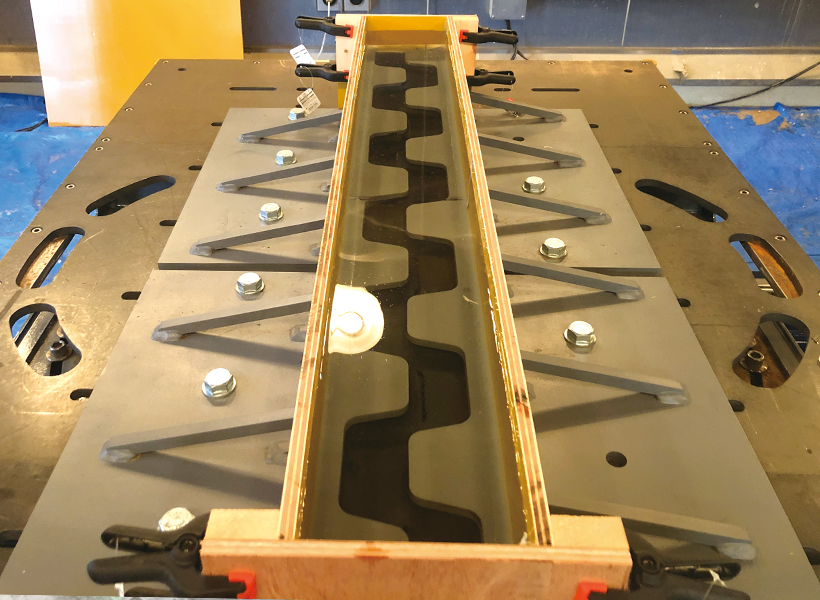

止水性能試験
NEXCO試験法438を参考に以下の試験を実施しました。
・耐久性試験（18,250回）
・伸縮性能試験（50回）
その後、水張試験を実施し、漏水しないことを確認しました。
各種取り扱い注意事項
使用材料
※SDSのダウンロードには会員登録新しいWindowで開きますが必要です
