3S-Vジョイント
アンカーバー形式の荷重支持型伸縮装置
メンテナンス
- ME2
工種
- ME2020
構造物
- ST01,ST0107
規格等カテゴリ
- 規格等カテゴリ：NETIS登録
- 規格等カテゴリ：高速道路規格適合
- 規格等カテゴリ：その他規格適合
- 規格等カテゴリ：DIYシリーズ
- 規格等カテゴリ：ARIC登録
- 認定：予備
- 認定：予備2
- 認定：予備3
- 認定：予備4
- 認定：予備5
主な特長
- 30年耐久クリア,経済性○
規格等カテゴリ備考
概要

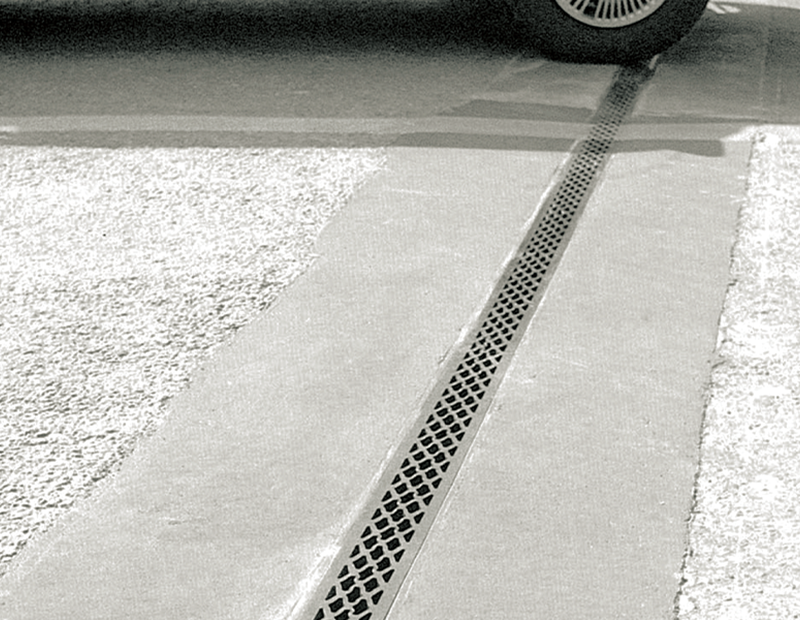

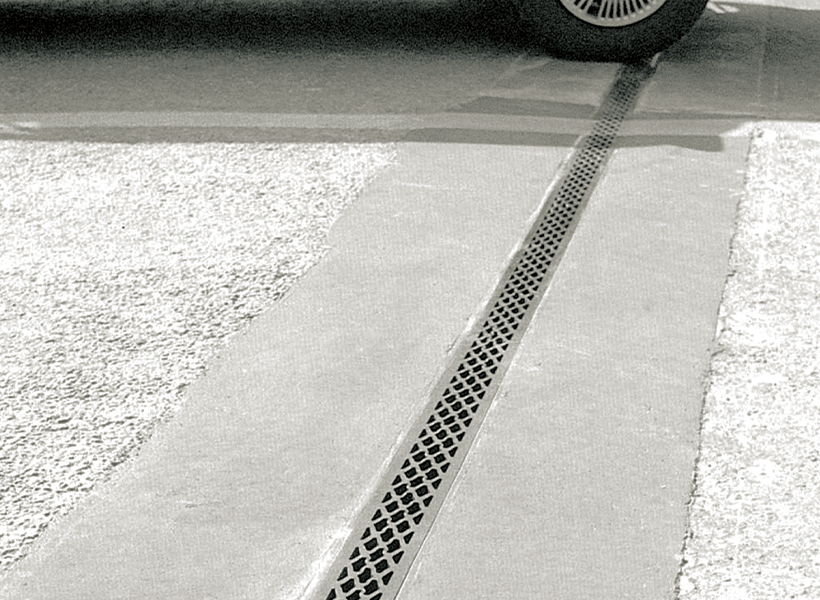

経済性に優れたゴム製荷重支持型ジョイントです。
表面は格子状のゴム形状で滑りにくく、均一に圧縮されるため走行性に優れています。

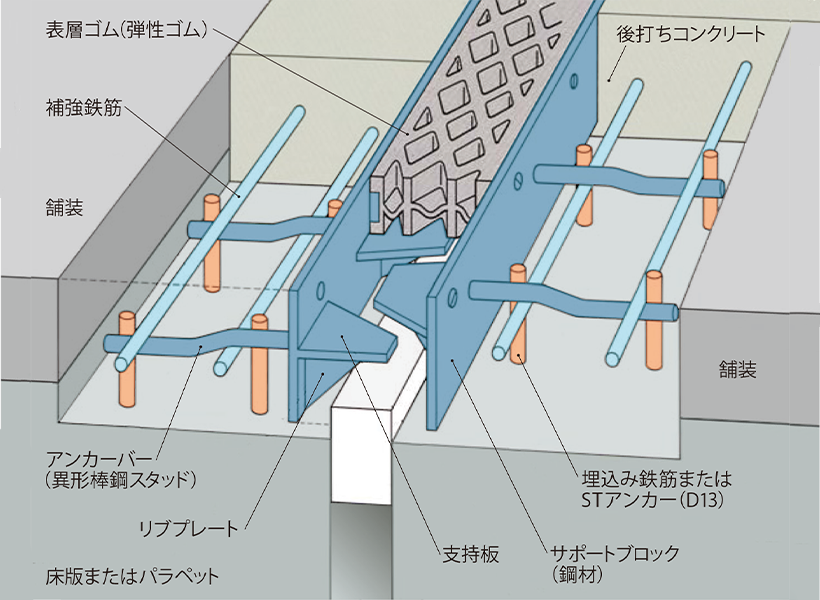

概念図

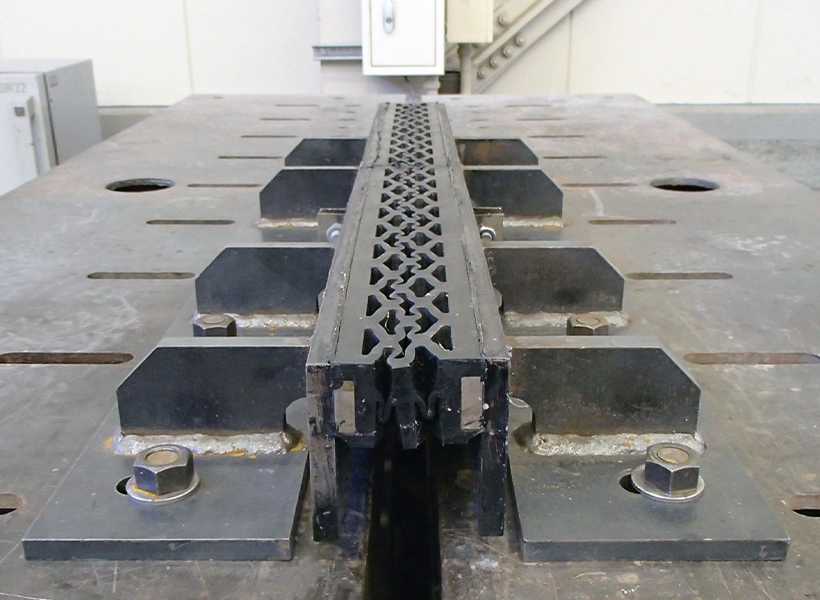

伸縮耐久性能試験（11,000回伸縮）
●伸縮耐久性能試験（NEXCO試験方法参考）
照査期間30年を想定し、11,000回の繰り返し伸縮試験を実施。伸縮耐久性能に問題が無いことを確認しました。
●伸縮性能試験（NEXCO試験方法参考）
伸縮耐久性能試験後の試験体について、30回の圧縮試験、引張試験を実施。伸縮性能に問題が無いことを確認しました。

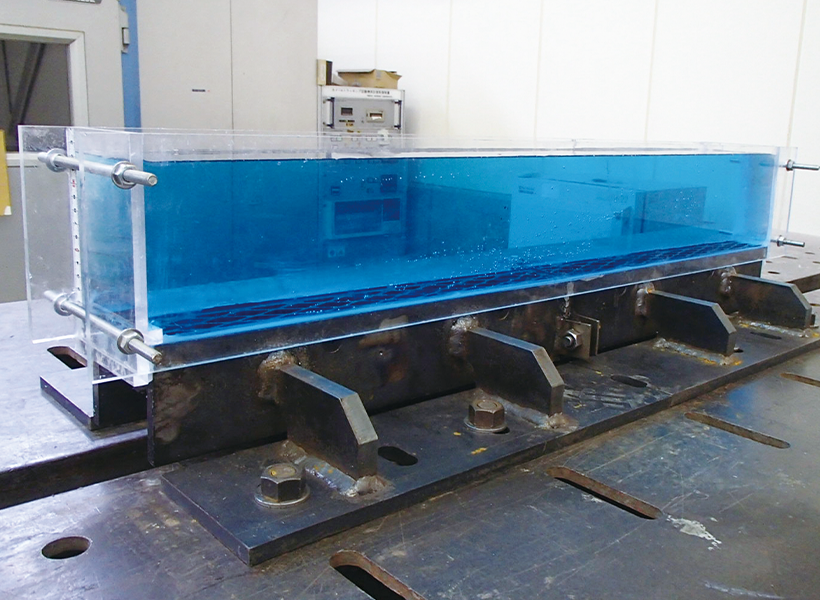

止水性能試験状況
●止水性能試験（NEXCO試験方法参考）
伸縮耐久性能・伸縮性能試験後の試験体で10cmの水張り試験を実施。止水性能に問題が無いことを確認しました。
各種取り扱い注意事項
使用材料
