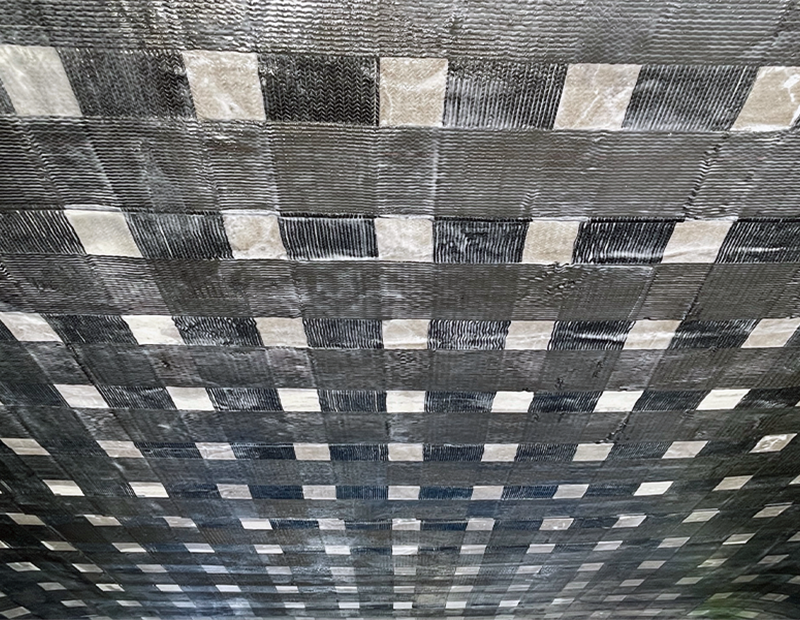

PVMⅡ工法

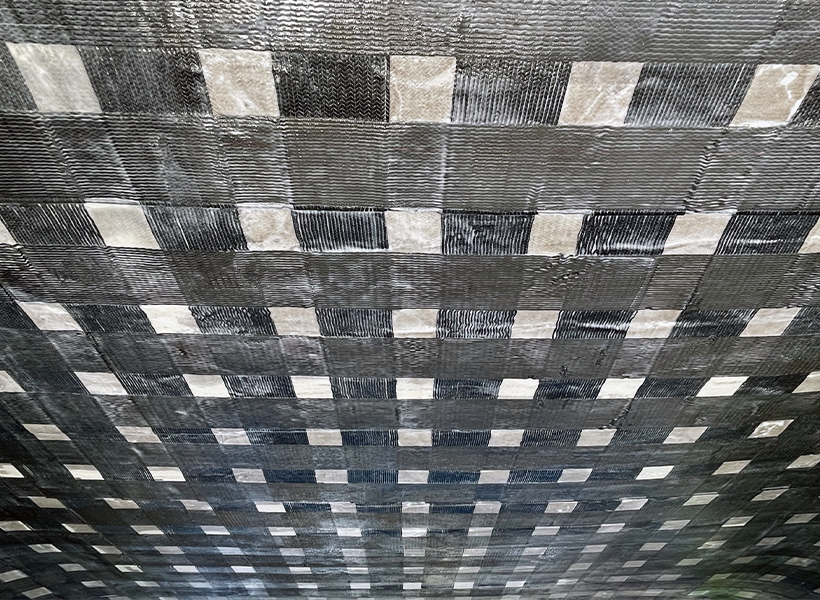

床版の変状進行を目視確認できる連続繊維シートを用いた補修・補強工法
メンテナンス
- ME3,ME1
工種
- ME3023,ME1035
構造物
- ST01,ST02,ST06,ST0105,ST0101,ST0108,ST0201,ST0603,ST0602
規格等カテゴリ
- 規格等カテゴリ：NETIS登録
- 規格等カテゴリ：高速道路規格適合
- 規格等カテゴリ：その他規格適合
- 規格等カテゴリ：DIYシリーズ
- 規格等カテゴリ：ARIC登録
- 認定：予備
- 認定：予備2
- 認定：予備3
- 認定：予備4
- 認定：予備5
主な特長
- 維持管理性○,省工程○,耐燃焼性○
各種ダウンロード
規格等カテゴリ備考
規格等カテゴリ：高速道路規格適合NEXCO：トンネル施工管理要領「小片を超えるはく落対策工」材料基準適合
概要
目付量200g/m2の高強度タイプ炭素繊維2方向分の補修・補強効果を持つシートを、透明の接着剤でコンクリートに接着、一体化する工法
特長
- PVM-200シートの繊維量（引張剛性）は、(旧)建設省土木研究所:コンクリート部材の補修･補強に関する共同研究報告書（Ⅲ）の補修設計に示された最小炭素繊維シート（繊維目付量200g/㎡高強度タイプ）の2方向分を満足しています。NEXCOのトンネルにおける補修工「小片を超えるはく落対策工」、補強工「炭素繊維シート接着工」の基準に適合。
- PVM-200シートは、連続炭素繊維を格子状に配置しており、透明の接着剤で接着します。コンクリートにひび割れが発生した場合、ひび割れが白く浮き出てきますので、目視確認ができます。
- PVMⅡ工法は、はく落防止性能にも優れています。（押抜き試験において、変位50mm以上の範囲で最大荷重1.1kN以上が得られること。〈NEXCOトンネル施工管理要領（R2.7）押し抜き能基準値〉）
- PVM-200シート1枚の接着で、炭素繊維シート2層分の補修・補強を行えるため、工期短縮が図れます。
- シート端部に織り込んだ赤糸に沿ってシートを重ね合わせることで、定着長100mm（規定値: 100mm以上）が確保されて定着長管理が容易になり、施工品質が向上します。
- PVMⅡ工法は、延焼性・自己消化性、および発生ガスの安全性の規定値(NEXCOトンネル施工管理要領（R2.7）覆工のはく落対策)に適合しています。
概念図

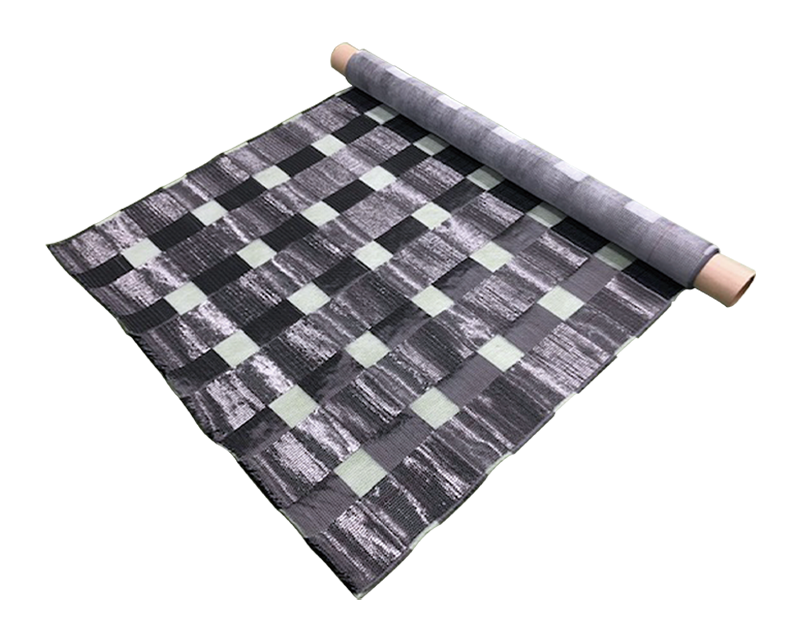

PVM-200シートは、連続炭素繊維を格子状に配置し、不織布で織り合わせた特殊シート

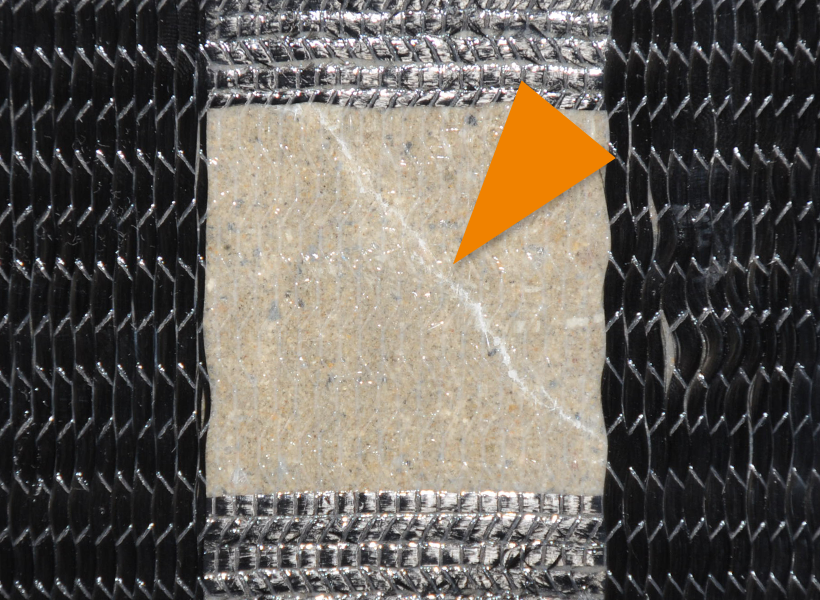

ひび割れ目視効果
PVM-200シートは、連続炭素繊維を格子状に配置しており、透明の接着剤で接着します。
はく落防止効果
PVMⅡ工法は、はく落防止性能を有しています。
（押抜き試験において、変位50mm以内の範囲で最大荷重1.1kN以上が得られること。〈NEXCOトンネル施工管理要領（R2.7）押し抜き性能基準値〉）

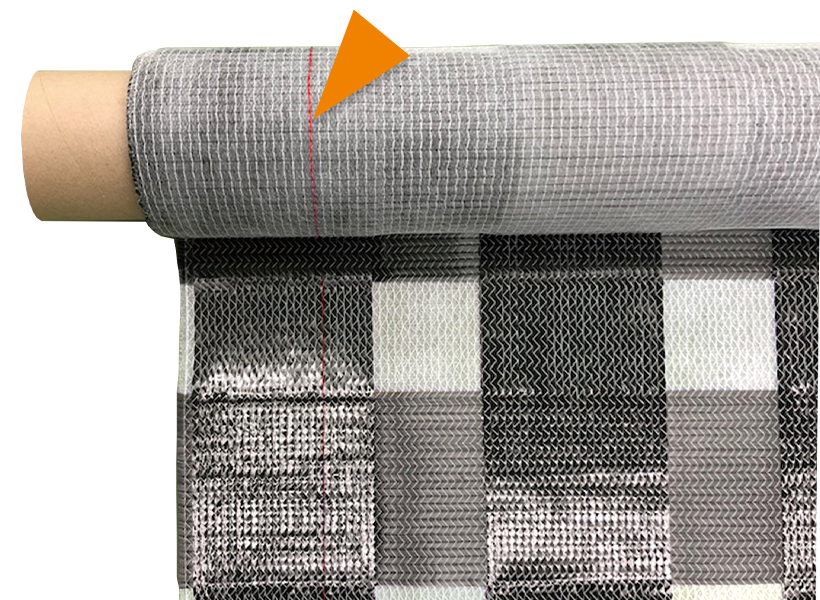

定着長管理
シート端部に織り込んだ赤糸に沿ってシートを重ね合わせることで、定着長100mm（規定値：100mm以上）が確保されて定着長管理が容易になり、施工品質が向上します。
