高機能排水桝（ショーボンドMS)
滞水から始まる床版劣化を予防する高機能排水システム
メンテナンス
- ME1
工種
- ME1033
構造物
- ST01,ST0107
規格等カテゴリ
- 規格等カテゴリ：NETIS登録
- 規格等カテゴリ：高速道路規格適合
- 規格等カテゴリ：その他規格適合
- 規格等カテゴリ：DIYシリーズ
- 規格等カテゴリ：ARIC登録
- 認定：予備
- 認定：予備2
- 認定：予備3
- 認定：予備4
- 認定：予備5
主な特長
- 維持管理性○
各種ダウンロード
規格等カテゴリ備考
概要
高機能排水桝は、従来の排水方法では解消しきれなかった橋面上の雨水を、高機能排水桝〈ショーボンドMS〉と立体網目形排水材で効率良く排水します。

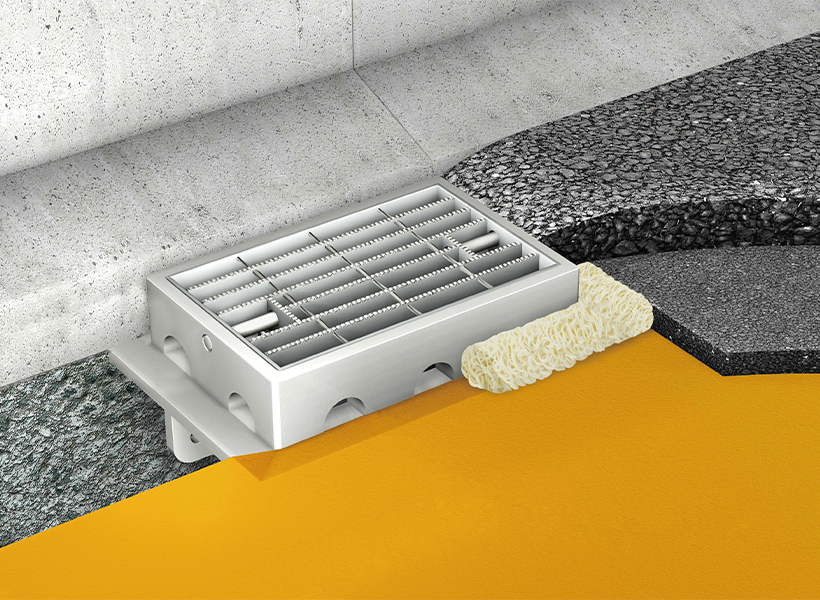

概念図
従来の排水方法では解消しきれなかった橋面上の雨水を、高機能排水桝〈ショーボンドMS〉と立体網目形排水材で効率良く排水します。

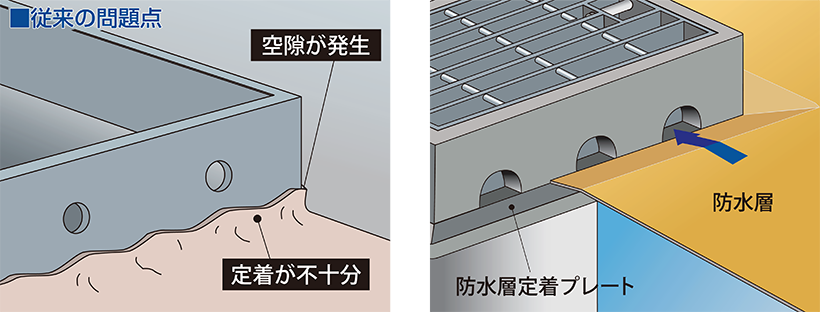

防水層の端部を排水桝と接着一体化
新たに防水層定着プレートを設けました。雨水を確実に排水桝に導くことができ、排水桝と床版コンクリート界面からの漏水も解消します。

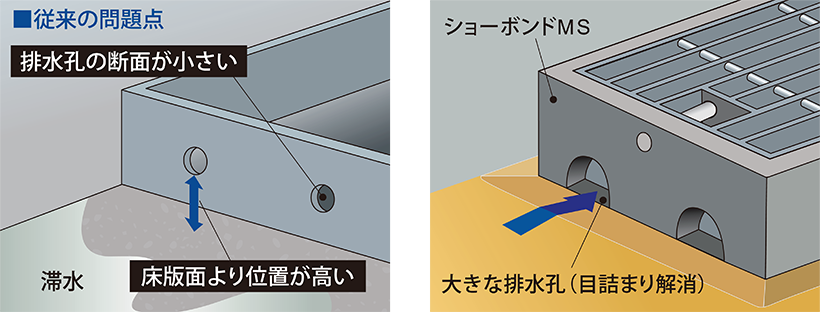

排水効率が向上
側面排水孔断面を大きくし、床版上面より下側に配置しました。これにより、排水能力の向上を図るとともに、排水孔の目詰まりも解消できるようになりました。

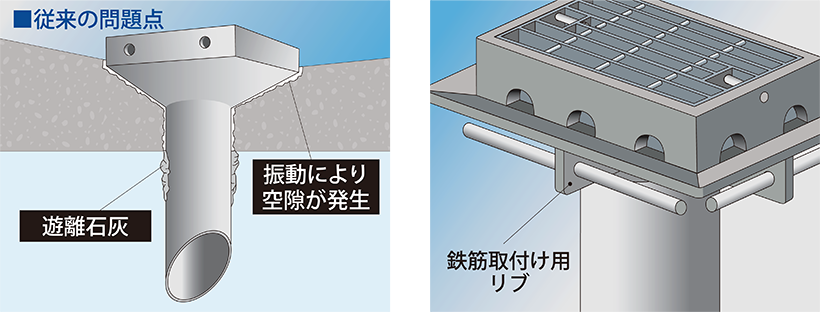

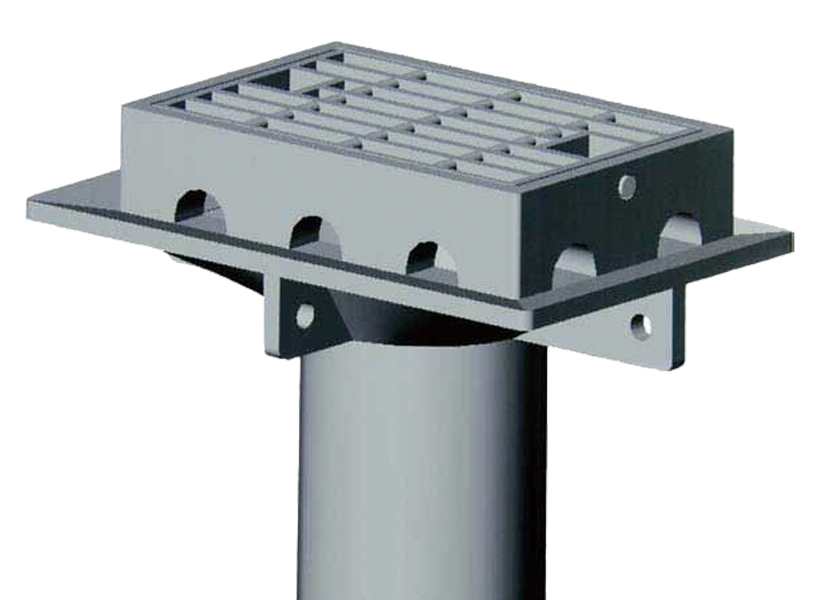

排水桝の固定方法を改善
新たに鉄筋取付け用リブを設け、アンカー効果を持たせました。これにより床版コンクリートと強固に固着できます。

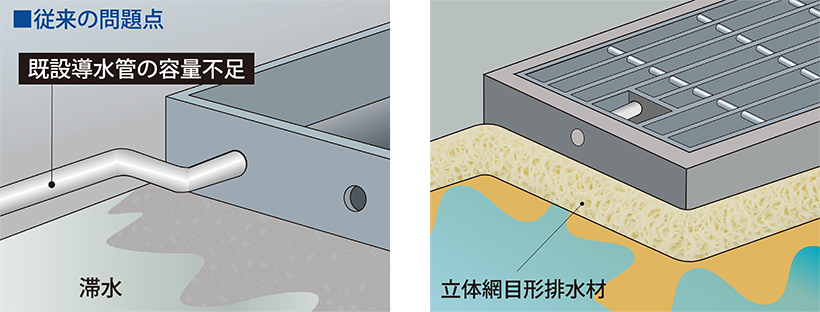

集水・排水能力が向上
高機能排水システムの新規構成として、立体網目形排水材を採用しました。ヘチマ状構造であるため充分な透水空隙を有し、橋面排水能力が大幅に向上しました。
