製品
SNカバー

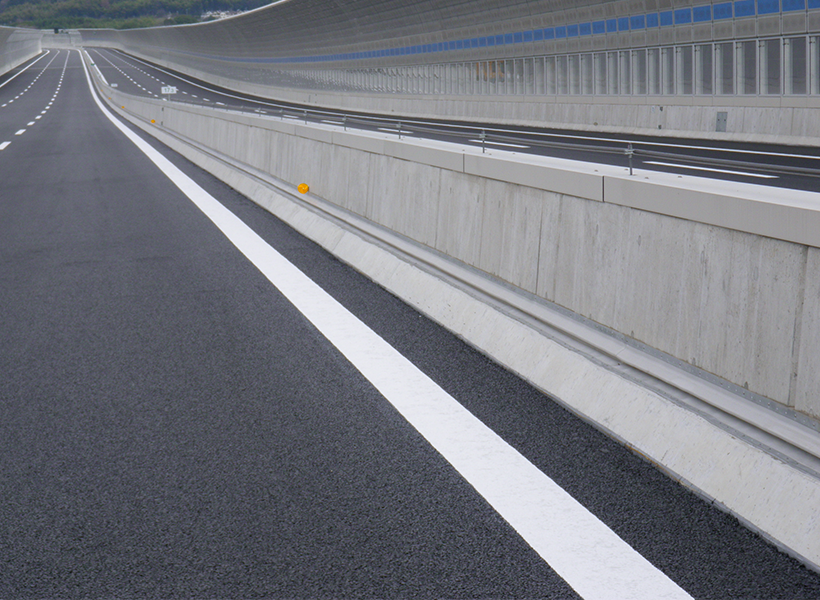

高架橋における上下線の隙間からの雨水等滴下防止用止水材
メンテナンス
- ME1
工種
- ME1016
構造物
- ST01,ST0107
規格等カテゴリ
- 規格等カテゴリ：NETIS登録
- 規格等カテゴリ：高速道路規格適合
- 規格等カテゴリ：その他規格適合
- 規格等カテゴリ：DIYシリーズ
- 規格等カテゴリ：ARIC登録
- 認定：予備
- 認定：予備2
- 認定：予備3
- 認定：予備4
- 認定：予備5
主な特長
- 施工性○,耐候性○,柔軟性○
各種ダウンロード
規格等カテゴリ備考
概要

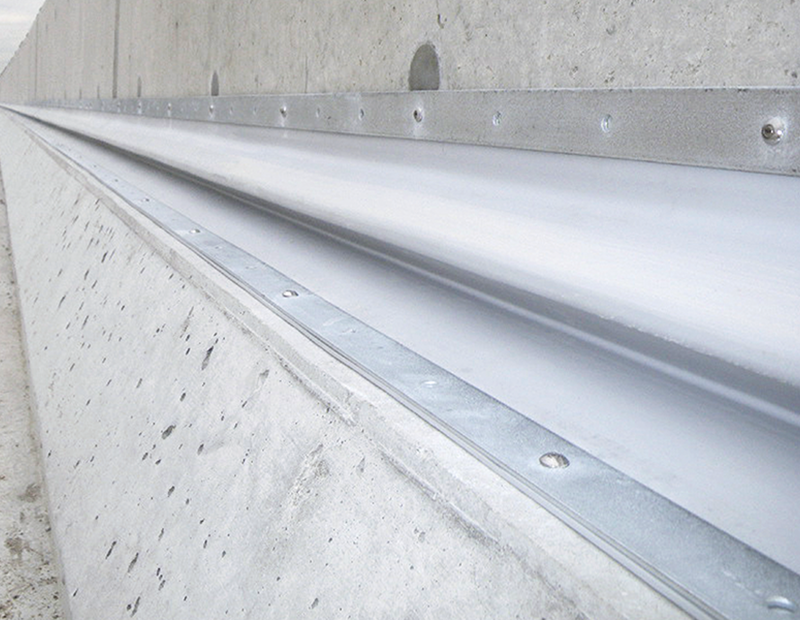

SNカバーは、橋梁上部工に発生する車両通行時のたわみ・振動を吸収することが可能であり、柔軟性耐候性に優れた製品です。
特長
- 壁高欄への定着がコンクリートアンカーのみで行えるため、大がかりな施工機械が不要です。
- ウレタンPVCを主材料としており、EPDMゴム以上の耐候性・柔軟性を有しています。
- 製品厚さと形状の最適化により、常に上部部材の下向き角度が維持され、製品上面に水や土砂が溜まることを防ぎます。
概念図
変形追従性確認
FEM解析により、SNカバーが橋梁上部工に発生する振動・たわみ（最大変位±35mm）に対応していることを確認しました。
《材料条件》
ウレタン配合ポリ塩化ビニル
C10=0.0、C01=3.45477、C11=0.172003
超弾性材料（Mooney - Rivlin モデル）
