ツインプレート工法
既設床版を壊さず活かす床版補強工法
メンテナンス
- ME3
工種
- ME3018
構造物
- ST01,ST0104
規格等カテゴリ
- 規格等カテゴリ：NETIS登録
- 規格等カテゴリ：高速道路規格適合
- 規格等カテゴリ：その他規格適合
- 規格等カテゴリ：DIYシリーズ
- 規格等カテゴリ：ARIC登録
- 認定：予備
- 認定：予備2
- 認定：予備3
- 認定：予備4
- 認定：予備5
主な特長
- 省工程○,経済性○,低廃材
各種ダウンロード
規格等カテゴリ備考
概要
｢ツインプレート工法｣は、従来の補強工法の適用が困難で、しかも打替えが困難と判断される鉄筋コンクリート床版に対して適用できる補強工法です。
特長
- 床版打替えの場合と比較して、既設床版や高欄などを撤去する必要がないため、廃棄物の発生を抑え、資源の有効活用とコストの縮減に結びつきます。
- 既設床版と上面・下面の鋼板を特殊ハイテンションボルトにより連結一体化することにより、床版の曲げおよびせん断耐力の大幅な向上を図れます。
- 特殊ハイテンションボルトで床版と上・下鋼板を一体化することで、じん性のある床版にすることができます。
- 鉄筋コンクリートＴ桁橋や合成桁橋など、構造や施工上床版打替えが困難と思われる場合に最適な工法です。
- 上面・下面の鋼板により床版の押し抜きせん断破壊の心配がなく、補強後の桁下へのコンクリート片の落下による第三者被害の恐れがありません。

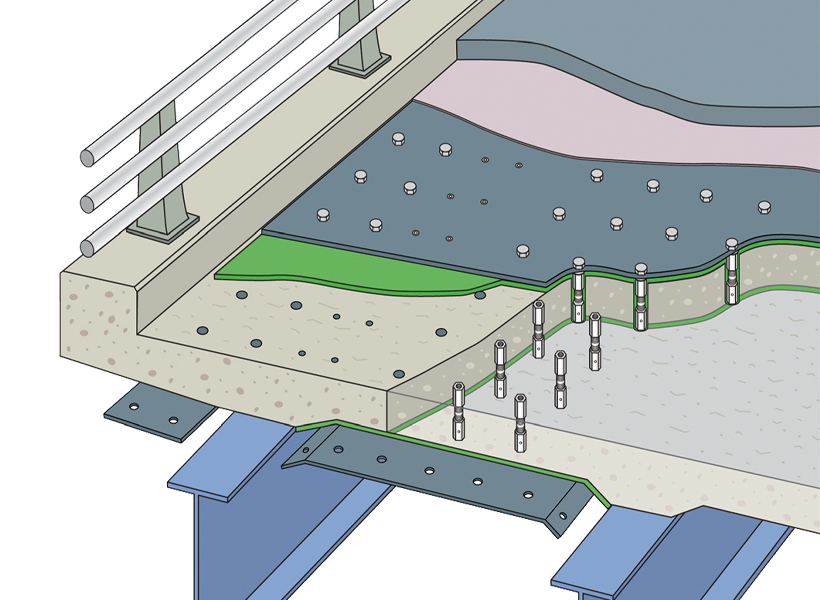

概念図
床版打換え工法との比較
既設床版を解体撤去することなく引き続き使用する工法なので、補修時に発生する産業廃棄物が大幅に低減され、環境にやさしい工法といえます。
また、既設高欄をそのまま利用できるので、打換え工法と比べた場合、資源の有効活用がはかられ、コストの縮減に結びつきます。

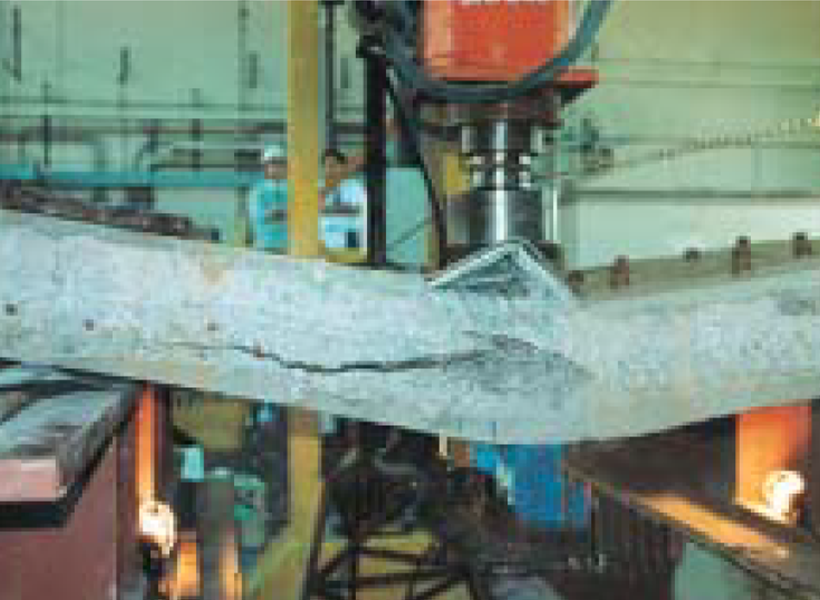

床版の耐力向上
既設床版と上面・下面の鋼板を特殊ハイテンションボルトにより連結一体化することにより、床版の曲げおよびせん断耐力の大幅な向上を図れます。

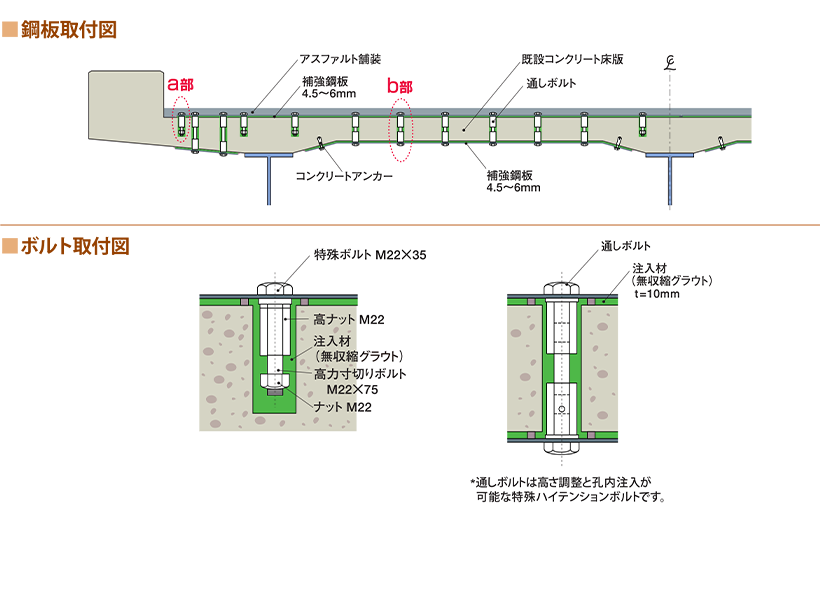

鋼板取付図とボルト取付図

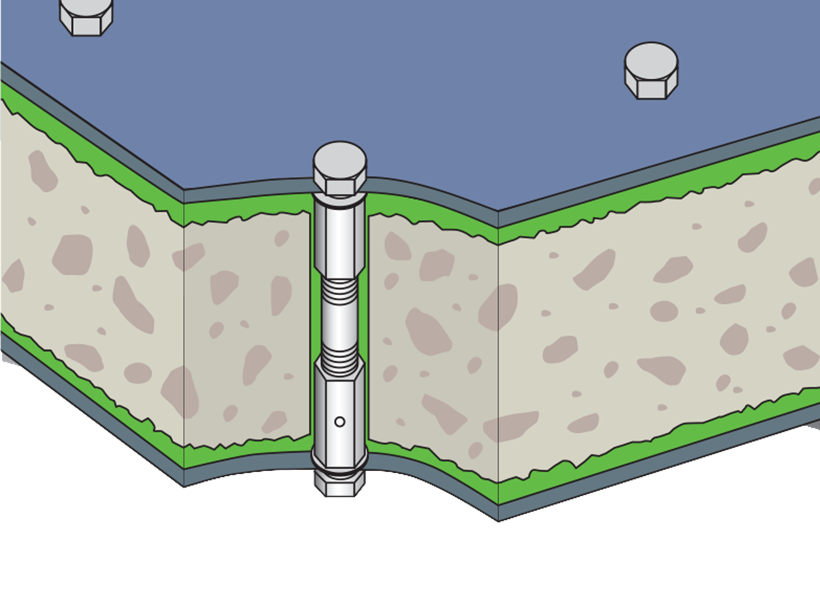

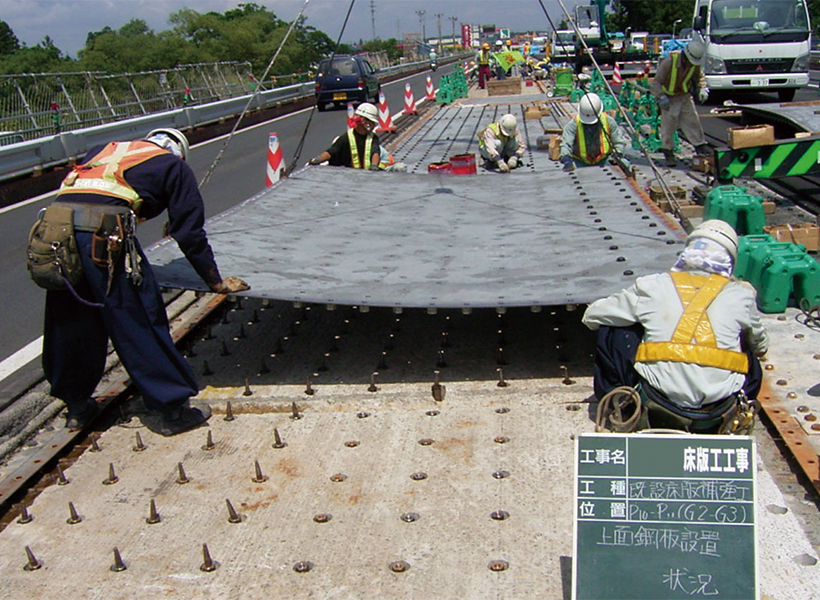

本工法は、床版に空けた標準間隔30cmの削孔内に特殊ハイテンションボルトを設置し、上下の鋼板を締め付け固定したのち、鋼板と床版の隙間に無収縮グラウト材を注入して鋼合成サンドイッチ構造を形成する構造です。
