工法
ウルトラシェッド
耐衝撃性に優れた鋼合成サンドイッチ構造のロックシェッド
メンテナンス
- ME3
工種
- ME3009
構造物
- ST99,ST9903
規格等カテゴリ
- 規格等カテゴリ：NETIS登録
- 規格等カテゴリ：高速道路規格適合
- 規格等カテゴリ：その他規格適合
- 規格等カテゴリ：DIYシリーズ
- 規格等カテゴリ：ARIC登録
- 認定：予備
- 認定：予備2
- 認定：予備3
- 認定：予備4
- 認定：予備5
主な特長
- 耐衝撃性○,省工程○
各種ダウンロード
規格等カテゴリ備考
概要
ウルトラシェッド工法は、従来工法に比べ、あらゆる面でその性能を大きく向上させたロックシェッドで、加えてコスト縮減・工期の短縮が期待できる優れた工法です。
特長

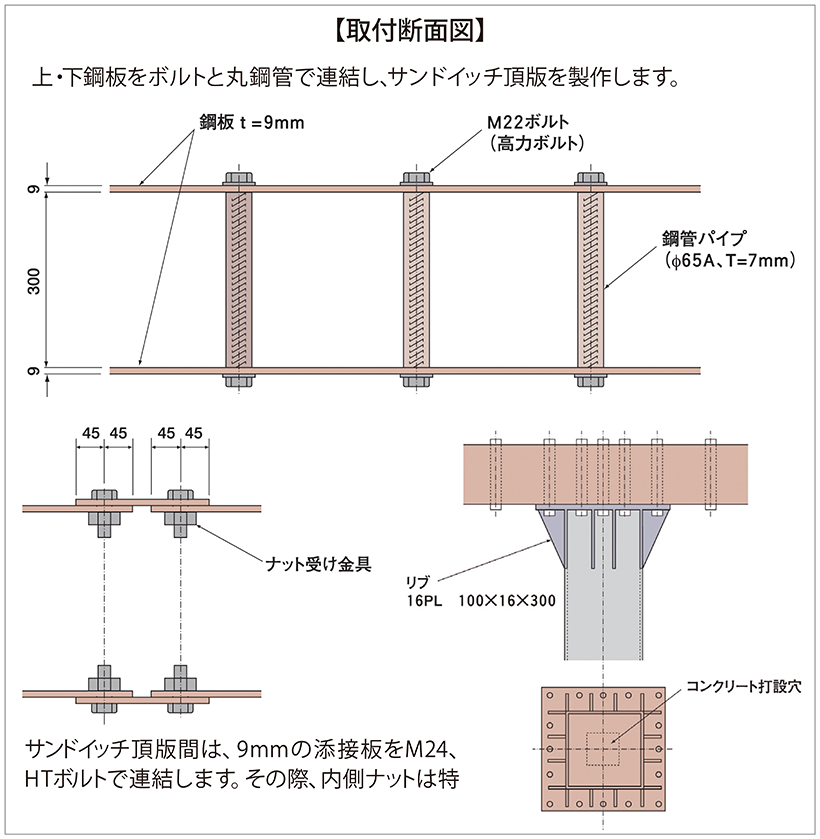

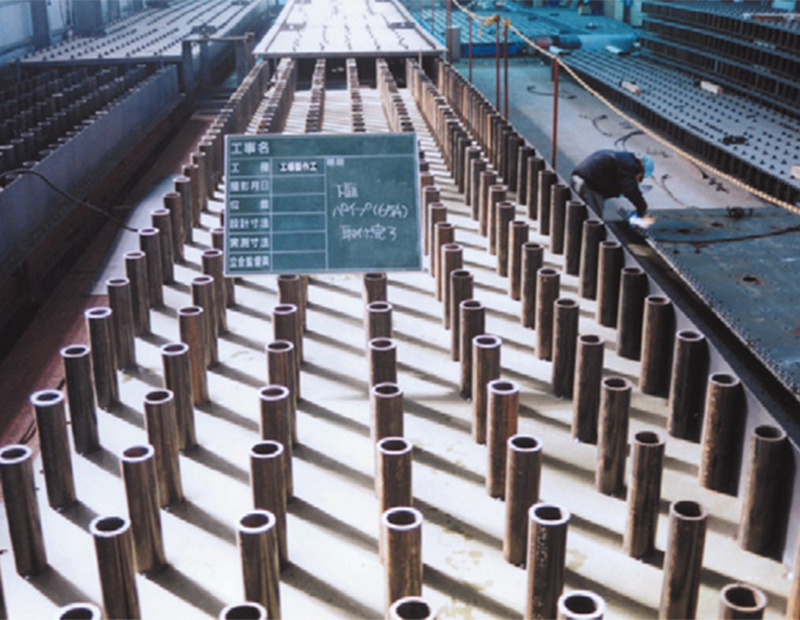

- 上下鋼板がボルトで結合され、さらにコンクリートで合成されているため押し抜きせん断破壊がなく、荷重が版に広く分配されます。
- 版が薄く柔軟性に富むため、大きな衝撃力が変形エネルギーとして吸収されます。（実大規模実験によればRC、PC構造に比べ50%程度に衝撃力が緩和されます。）
- 死荷重が著しく小さいため、平常時・地震時両面で基礎工が小さくてすみます。
- 頂版厚が薄いため、RC構造に比べて頂版工事費が10%以上縮減できます。
- 架設時からコンクリート打設までパネルが自立できるので、支保工架設の必要がありません。このため交通規制も少なくてすみます。
- 現場での支保工や型枠、配筋作業がなく、パネルを組み立ててコンクリートを打設するだけなので、RC構造と比べ工期が1/2程度ですみます。
施工方法
①アンカーフレームの設置
現地測量後、フーチングにアンカーフレームを設置します。
②柱建て込み

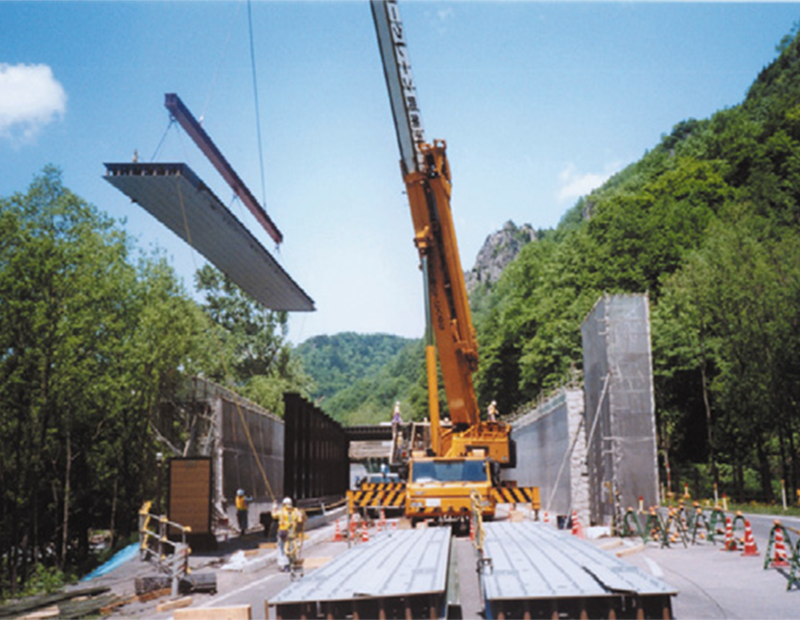

クレーン車等により、柱、頂版部を架設、結合します。
③頂版架設
④添接板取付

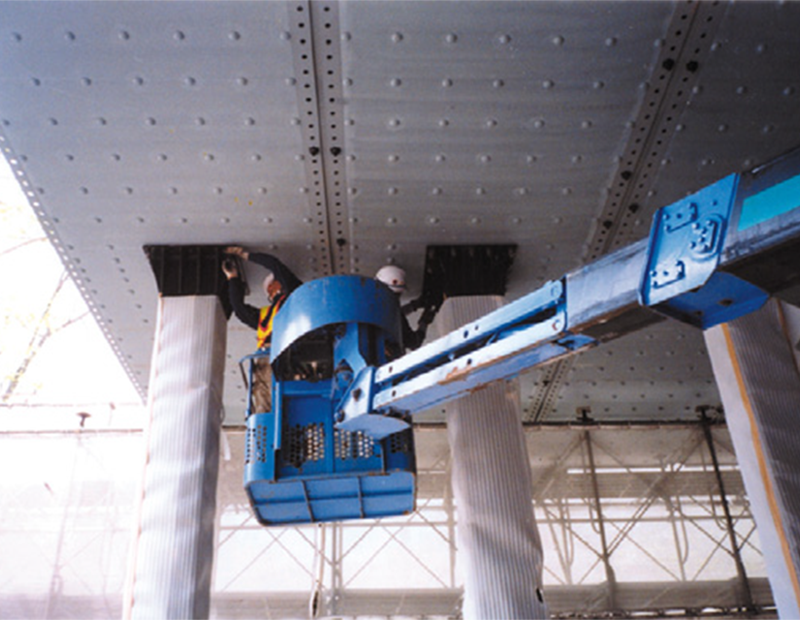

添接板とHTボルトで幅員方向を順次連結します。
⑤高流動コンクリート打設

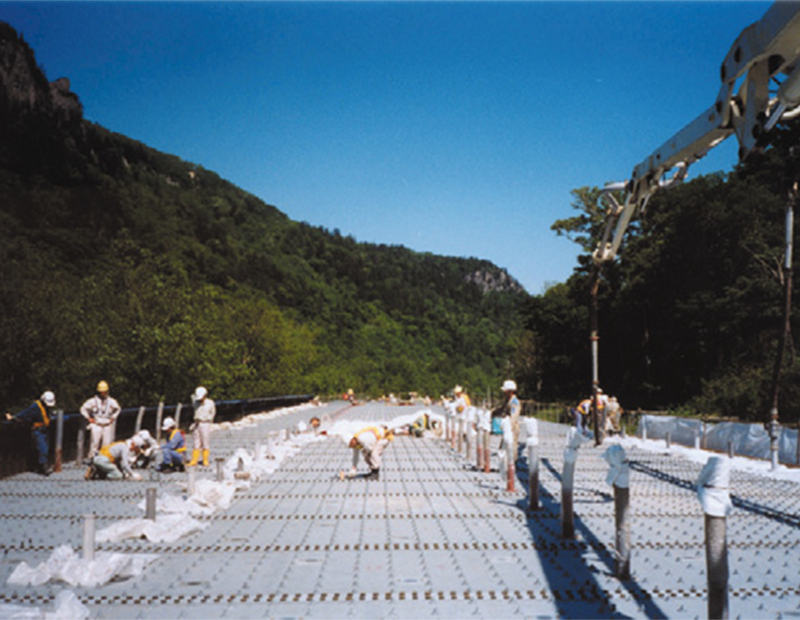

上鋼板の打設孔より、高流動コンクリートを打設します。
⑥頂部敷砂
コンクリートの硬化後、頂版上に緩衝材と して敷砂を90cmの厚さまで敷設します。

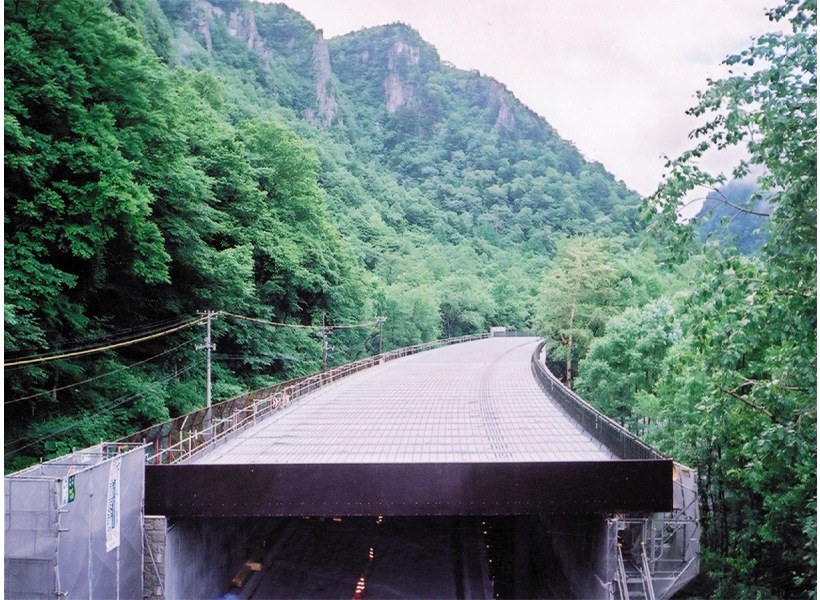

⑦完成
